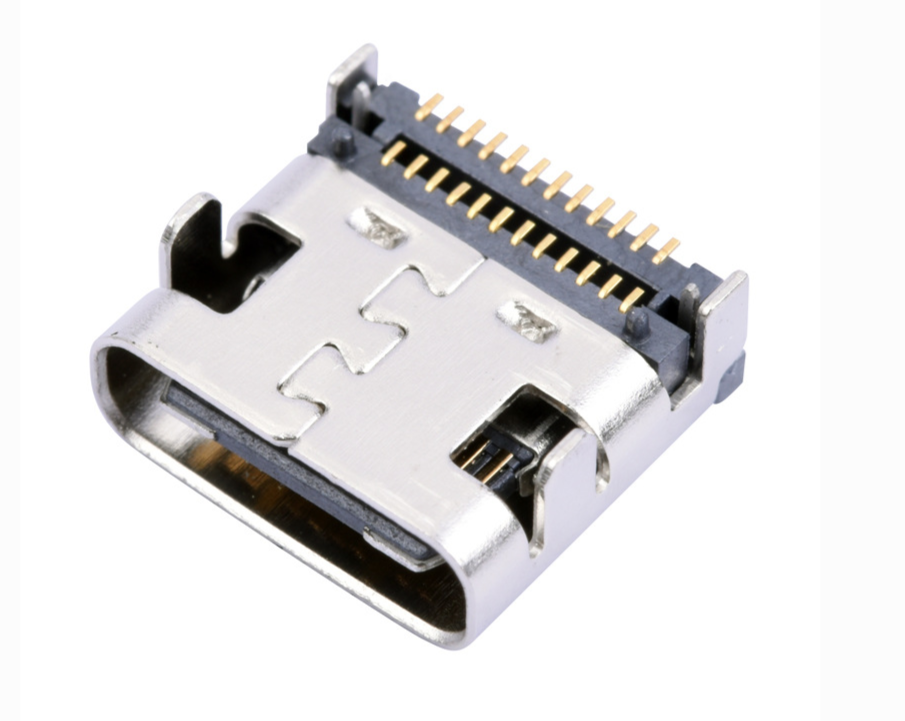

瑞科精密 Type-C 连接器

—— 半导体级精度，为高可靠连接而生

瑞科精密 Type-C 连接器，依托半导体行业多年精密制造与品控经验，专为工程设计与采购团队打造高性价比、高稳定性的连接方案。主要技术指标如下表：

产品采用微米级冲压工艺，公差控制在 ±0.05mm 内，确保 PCB 焊接零偏差；磷青铜镀金触点，支持 5A 大电流与 10000 次插拔，适配 PD 快充与高速数据传输；一体化屏蔽外壳抗 EMI 干扰，通过 IPX4 防泼溅与 - 40℃~+85℃宽温测试，可应对工业、车载等复杂工况。目前已在 100W 氮化镓快充、工业物联网网关、TWS 耳机仓、车载转接器等项目成熟应用，解决高温、振动、低温等场景下的断连痛点。为了让客户可以更好的应用瑞科精密出产品到设计中，瑞科精密的工程师在瑞科网站（www.rriko.com）还特意为搞工程的同学开了设计方面的专栏：Type-C USB 连接器 PCB 设计注意事项

一、机械与封装设计

封装与定位

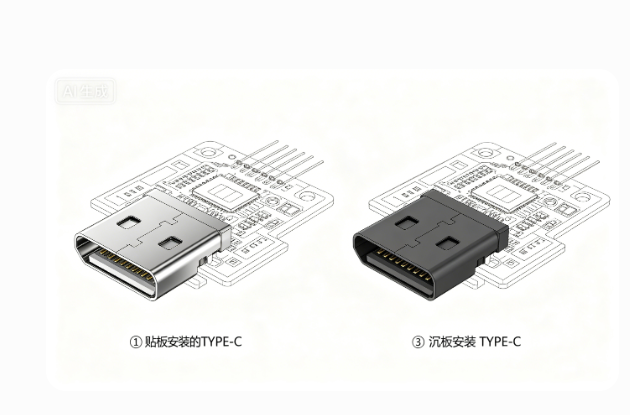

1. 必须使用连接器原厂推荐的标准封装（如 24pin/16pin 母座），焊盘尺寸、间距严格匹配datasheet，   公差控制在 ±0.05mm，避免批量焊接不良。

2. 连接器前方预留≥2.5mm 无元件区，外壳焊盘周围禁止走线，防止插拔时短路或干涉。

3. 接口放置在 PCB 边缘，可延伸 0.5~1mm，确保插拔顺畅。

对称与兼容性

1. 接口两侧引脚（A/B 面）需镜像对称布局，保证正反插拔时 D+/D-、CC1/CC2 等信号正常工作。

2. 外壳接地焊盘必须与 PCB 地平面大面积连接，增强结构强度与抗干扰能力。

二、电源与电流设计（VBUS）

1.   大电流场景（如 PD 快充）：VBUS 走线宽度需根据电流计算，3A 电流≥0.3mm，5A 电流≥0.8mm，同时添加多个过孔（孔径≥0.3mm），降低压降与发热。

2.   VBUS 引脚就近添加 100nF 去耦电容，抑制电源噪声；高功率方案可额外增加 10µF~47µF 陶瓷电容。

3.   GND 引脚需做载流设计，与主地平面直接连接，避免长距离走线导致地弹噪声。

三、高速信号布线（USB 3.2/4）

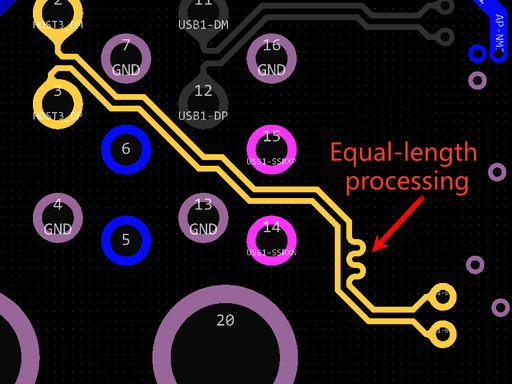

1. 差分对（SSTX/SSRX）：控制差分阻抗为 90Ω±10%，对内长度差≤5mil（0.127mm），对间长度差≤10mil。

2. 避免差分对过孔，若必须过孔需背钻消除残桩；走线使用 45° 或圆弧拐角，禁止 90° 直角。

3. 差分对下方保持完整地平面，避免分割平面，同时与其他信号保持≥3 倍线宽的间距，减少串扰。

4. USB 2.0 的 D+/D - 差分对控制阻抗为 90Ω，同样需做等长处理。

四、CC 引脚与 PD 协议设计

· CC1/CC2 引脚需单独引出，就近连接 PD 协议芯片或 5.1kΩ 下拉 / 上拉电阻，避免与其他信号耦合干扰。

· ESD 防护器件（如 TVS 阵列）需放置在连接器与 CC 引脚之间，距离接口≤2mm，确保静电优先泄放到地。

· 支持 PD 3.0/PPS 协议时，需预留 PD 芯片的通信走线，避免与高速信号并行。

五、ESD 与 EMI 防护

· 接口所有信号（VBUS、CC、D+/D-、SSTX/SSRX）均需添加 ESD 防护器件，优先选择低电容（CL<0.5pF）的 TVS 阵列，避免影响高速信号。

· 金属外壳与 PCB 地平面多点连接，形成法拉第笼，降低 EMI 辐射；外壳接地焊盘需做大面积铺铜。

· 连接器下方禁止走高速信号，避免干扰耦合；电源与地平面需连续完整，减少回流路径面积。

六、层叠与板级优化

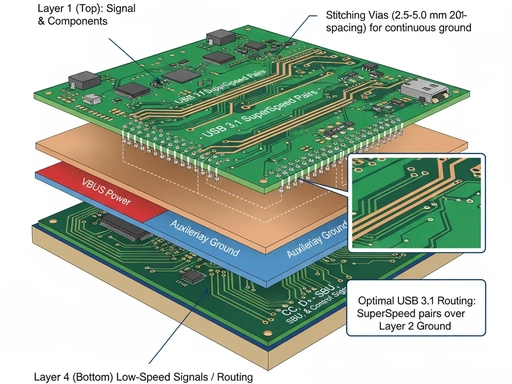

· 推荐使用 4 层及以上板层结构：Top 层放信号 / 器件，第二层为完整地平面，第三层为电源平面，底层为低速信号。

· 高速差分对优先走 Top/Bottom 层，紧邻完整地平面，保证阻抗控制稳定。

· 若需过孔，优先使用盲埋孔，减少信号路径长度与残桩效应。

七、常见避坑要点

· ❌ 错误：VBUS 走线过细、GND 引脚未直接接地 → 导致大电流下压降过大、发热严重。

· ❌ 错误：高速差分对不等长、直角走线 → 信号反射、误码率上升，USB 3.2 无法正常工作。

· ❌ 错误：CC 引脚靠近干扰源、未加 ESD 防护 → 插拔时静电损坏协议芯片，或 PD 快充识别异常。

· ❌ 错误：接口外壳焊盘未接地 → EMI 辐射超标，同时机械强度不足易脱落。

需要我根据你使用的瑞科精密具体型号，给你一份对应引脚定义 + 推荐走线示例吗？这样你可以直接对照设计，避免踩坑。更多精彩请移步www.rriko.com
